Dtip : รู้จักสัญลักษณ์ในแบบกันเถอะ

Architectural-Sketch-plan-conversation - Copy

แบบแปลน เป็นขั้นตอนพื้นฐานของนักออกแบบ ที่ไว้สื่อสารกับเจ้าของบ้านและเพื่อทำงานก่อสร้าง แปลนเป็นสิ่งที่แสดงให้เห็นว่าในบ้านและห้องนั้นๆ ประกอบไปด้วยอะไรบ้าง ประตู หน้าต่าง บันได เฟอร์นิเจอร์ชิ้นไหนวางอยู่ตรงไหน และมีขนาดเท่าไหร่ สำหรับสถาปนิกหรือนักออกแบบย่อมต้องอ่านแบบออกอยู่แล้ว แต่สำหรับบางคนที่ไม่ได้อยู่ในวงการนี้ อาจจะไม่เข้าใจวิธีการอ่านแปลน แต่ไม่เป็นไร…เราจะมาแนะนำวิธีอ่านแปลนงานออกแบบภายในขั้นพื้นฐานกัน

IMG+скетч+планн

โดยปกติเมื่อเขียนแบบแปลนสำหรับก่อสร้างอาคาร 1 ชุดจะประกอบไปด้วย แบบสถาปัตยกรรม แบบวิศวกรรมโครงสร้าง แบบวิศวกรรมงานระบบประปาและสุขาภิบาล และแบบวิศวกรรมงานระบบไฟฟ้าเป็นอย่างน้อย อาจมีแบบงานระบบอื่น ๆ งานตกแต่งภายใน งานตกแต่งทัศนียภาพภายนอกเพิ่มเติม แล้วแต่ความเหมาะสม ครั้งนี้เรามาลองอ่านแปลนกันว่ามีอะไรควรรู้บ้าง

02._______01

แปลน เป็นรูปวาดที่แสดงวัตถุจากมุมมองด้านบน พูดง่ายๆคืออยากดูแปลนชั้นไหนก็ตัดครึ่งชั้นนั้นๆ ในแบบแปลนจึงแสดงเพียงขนาดต่างๆ ในแนวราบ โดยวาดตามสเกลที่ระบุ

plan2

เมื่อได้แปลนมาก็ต้องทำความเข้าใจกับสัญลักษณ์แทนความหมายต่างๆ ซึ่งเราจะแนะนำสัญลักษณ์เบื้องต้นที่นอกเหนือจากเสา ผนัง และเฟอร์นิเจอร์ดังนี้

2

เส้นบอกระยะ (dimention) คือ เส้นบอกขนาดความกว้าง-ยาวของแต่ละห้อง ซึ่งเส้นแต่ละแบบก็บอกระยะต่างกัน เช่น เส้น dimention แบบเส้นตั้งและเส้นนอนตัดกัน มีวงกลมทับ ใช้บอกระยะจากศูนย์กลางถึงศูนย์กลาง มักใช้กับเสา บอกระยะห้องจากกลางเสาต้นแรกถึงกลางเสาต้นที่ 2 เป็นต้น

elev copy

สัญลักษณ์รูปด้าน ถ้าหัวลูกศรหันเข้าหากันจะแสดงรูปด้านรวมภายนอกอาคาร ถ้าหัวลูกศรหันออกทุกทิศทางจะแสดงรูปด้านรวมภายในของห้อง ซึ่งทั้ง 2 แบบมักวางไว้ใกล้ชื่อแปลน หรือมุมขวาล่างของแปลน ส่วนตัวเลขในวงกลมแถวบน หมายถึงแต่ละด้านในแปลน แถวล่าง หมายถึง หน้าที่แสดงรูปด้านนั้นๆ

section

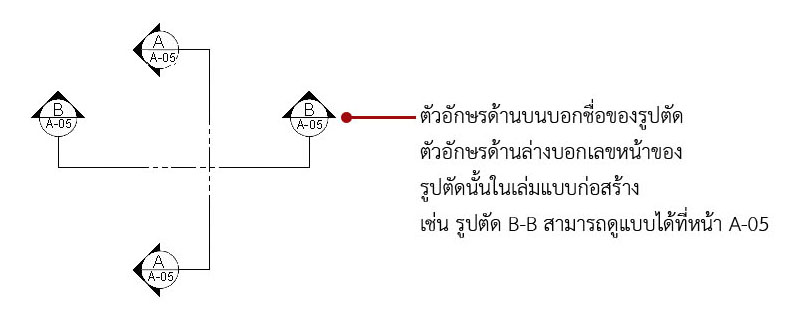

สัญลักษณ์รูปตัด แสดงแนวรูปตัดอาคารหรือแปลนนั้นๆ ตัวเลขข้างบนเป็นหมายเลขรูปตัด ตัวเลขข้างล่างเป็นหน้าที่แสดงรูปตัดนั้น จากตัวอย่างคือแสดงแนวตัดของ รูปตัด A-A และ รูปตัด B-B ซึ่งแสดงที่หน้า A-05

name

สัญลักษณ์บอกชื่อห้อง นอกจากชื่อห้องแล้วยังบอกอีกว่าพื้นห้องนั้นๆใช้วัสดุอะไร และอยู่สูงจากระดับพื้นตั้งต้นเท่าไหร่



ประตู และหน้าต่าง คือ สัญลักษณ์ที่ขาดไม่ได้เลยในการเขียนแปลนพื้น เพราะเวลาเราตัดครึ่งห้อง ย่อมต้องเห็นสัญลักษณ์เหล่านี้

4

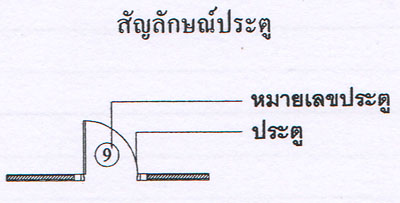

สัญลักษณ์ประตู ไม่จำเป็นต้องเป็นวงกลมเสมอไป อาจเป็นหกเหลี่ยม หรือสามเหลี่ยมก็ได้ ตัวเลขภายในอาจเป็นตัวเลขเดี่ยวๆ หรือมีตัวอักษร “D” หรือ “ป” แทรกอยู่หน้าตัวเลขก็ได้ เช่น D1, ป1 เพื่อบอกว่าประตูบานนั้นเป็นประตูลักษณะไหนซึ่งจะเห็นได้แบบขยาย (detail)

8

สัญลักษณ์หน้าต่างก็เหมือนกัน ไม่จำเป็นต้องเป็นหกเหลี่ยม และอาจมีตัวอักษร “W” หรือ “น” แทรกอยู่ข้างหน้าตัวเลขได้เช่นเดียวกับสัญลักษณ์ประตู

0139

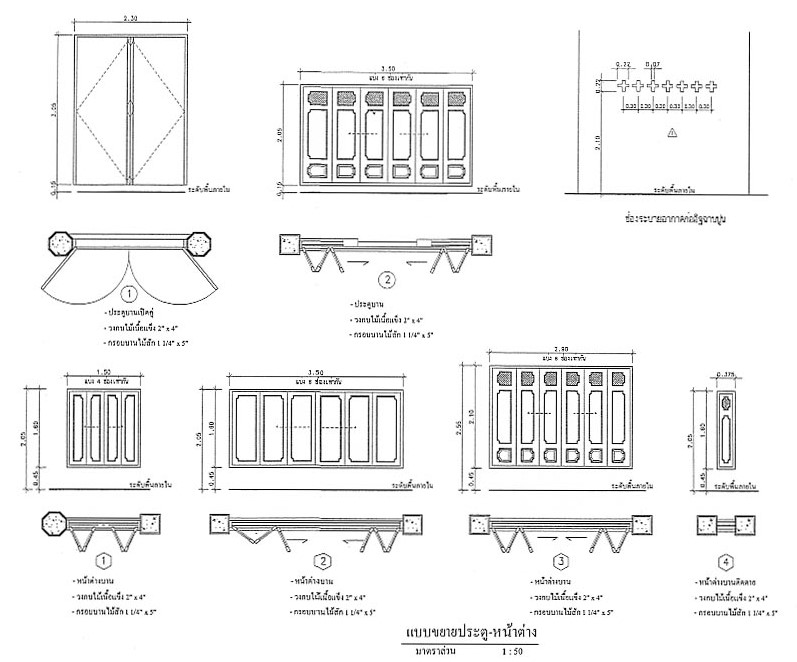

นอกจากสัญลักษณ์หลักๆ แล้วยังมี แบบขยาย (detail) ซึ่งเป็นแผ่นที่อยู่ท้ายๆเล่มแบบก่อสร้าง แสดงให้เห็นว่าประตูและหน้าต่างแต่ละเบอร์นั้นมีลักษณะอย่างไร

02._______08 - Copy (3)

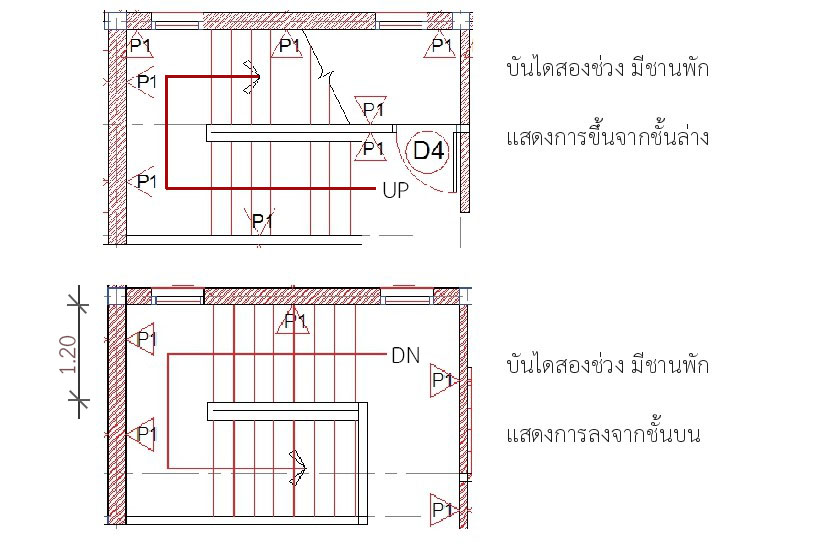

บันได เป็นสัญลักษณ์ที่ดูง่ายที่สุด เพราะเป็นเส้นขีดๆเป็นขั้นบันได ซึ่งเราสามารถนับจำนวนขั้นบันไดจริงๆได้จากในแปลน และรู้ความจากของบันไดได้จากเส้นบอกระยะ (dimention) ที่เขียนในแปลน ส่วนทางขึ้น-ลงจะมีคำว่า ‘ขึ้น (UP)’ หรือ ‘ลง (DN)’ พร้อมลูกศรบอกทิศทางการเดินกำกับอยู่เสมอ



เป็นอย่างไรกันบ้าง ได้อ่านและลองทำความเข้าใจกับสัญลักษณ์พื้นฐานเหล่านี้ดูแล้ว ไม่ยากอย่างที่คิดใช่ไหมคะ สัญลักษณ์เหล่านี้ถูกเขียนขึ้นโดยอ้างอิงตามมาตรฐานที่ยอมรับกันอยู่ทั่วไป
